Type-C メス コネクタのピン インターフェイスの解析

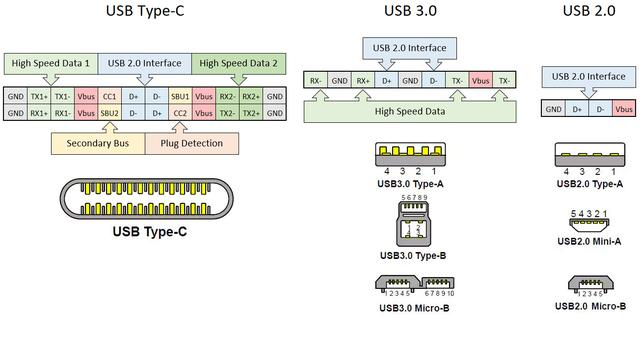

Type-C メス コネクタは、同じ製品を指し、通常「type c」または「type-c」と略されます。 Type-C メス コネクタの USB 3.0 インターフェイスには通常 9 ～ 11 ピンがありますが、USB 2.0 では 4 ピンのみが使用されます。ピンの数が増えたにもかかわらず、Type-C インターフェイスの全体的なサイズは大きくなっていません。実際、標準コネクタに比べて小型であり、モバイル デバイスの要件を満たしています。さらに、Type-C メスコネクタは合計 24 ピンを備えており、リバーシブル挿入と高速データ転送を可能にします。方向性がないため、ユーザーは使用中に間違った挿入や誤った挿入を避けることができます。

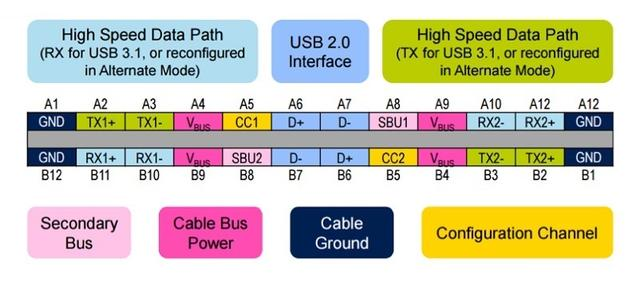

Type-C ピンの定義
1. USB 2.0 のみを使用する場合は、D+ の場合は A6 を B6 に接続し、D- の場合は A7 を B7 に接続します。残りのデータ ピンはフローティングのままにすることができます。
2. USB 3.1 の場合、高速データ転送をサポートするには、 TX+/ −と RX+/ −を 2 セット接続する必要があります。
3. 電源関連のピンは A4、A9 です。 B4、B9 —これらは USB ケーブルの電源ラインに対応します。各端の最も外側の 4 つのピンは、電源のグランドとして機能します。
4. 構成ピンに注目してください: A5 および B5 (CC1 および CC2 として知られます) は、接続の検出、構成、および管理に使用されます。プラグには CC ピンが 1 つだけありますが、レセプタクルには CC1 と CC2 の 2 つがあります。
USB Type-Cメスコネクタの主な用途
USB Type-C メス コネクタを Type-A インターフェイスと組み合わせると、主に 4 つの用途があります。全体として、スマートフォン、モニター、コンピューターなどの主要ブランドの電子製品で最も広く使用されています。 LG は Type-C メス コネクタを採用した最初の企業であると言われていますが、Apple は最近その使用を積極的に拡大しています。したがって、その適用範囲は間違いなく広いです。
アプリケーション 1: USB 2.0 B タイプ ポートを備えたデバイスを、B タイプ Web カメラ、B タイプ プリンター、Apple コンピューターなどの USB Type-C インターフェイスを備えたコンピューターに接続します。
アプリケーション 2: USB Type-C デバイスを既存の USB 充電器を使用して充電したり、データ転送のためにコンピュータの USB ポートに接続したりできるようにします。
アプリケーション 3: データ転送と充電の両方のために USB 2.0 Type-B デバイスを USB Type-C インターフェイスに接続します。たとえば、Canon のカメラを新しい MacBook に接続して、同期したデータ送信を実現します。
アプリケーション 4: USB Type-C インターフェイスを介して、外付けハードドライブ、キーボード、マウス、USB フラッシュドライブ、および新しい MacBook を接続します。
