Il jack per auricolari è un componente essenziale nei moderni dispositivi audio, ampiamente utilizzato in smartphone, computer, sistemi audio e altri elettronici portatili. Comprendere la struttura e i problemi comuni dei jack degli auricolari non solo aiuta con la manutenzione quotidiana, ma consente anche una rapida risoluzione dei problemi quando si verificano problemi.
1. Componenti di base di un jack per auricolari
Un jack per auricolari è in genere costituito dalle seguenti tre parti principali:
Alloggio

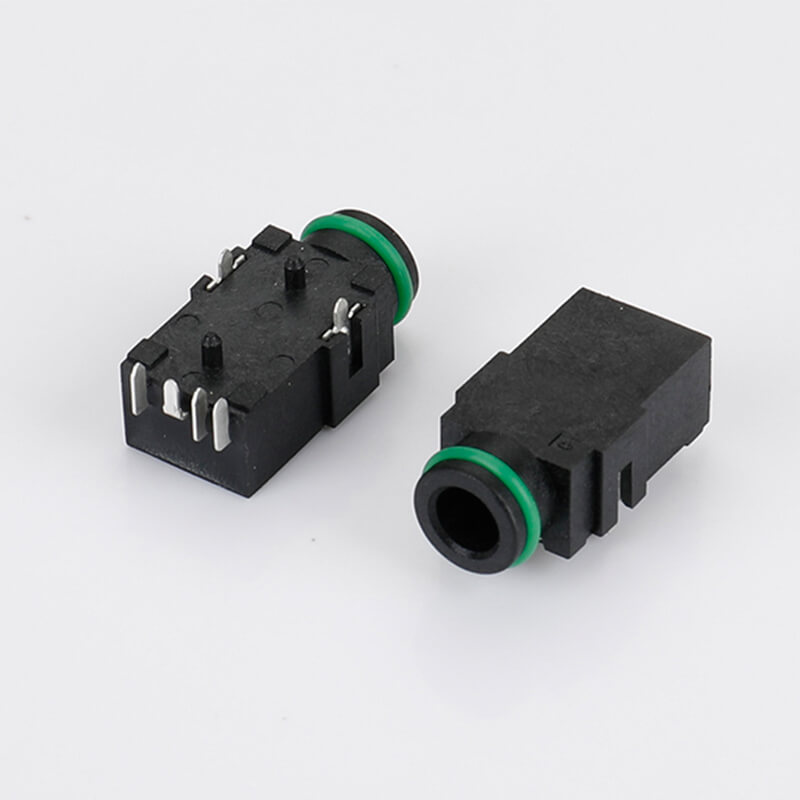

L'alloggiamento è il guscio esterno di jack auricolari da 2,5 mm o 3,5 mm. Ospita i componenti di contatto interni e funge anche da interfaccia di montaggio che protegge il connettore al dispositivo. L'alloggiamento aiuta a proteggere le parti interne e garantisce una connessione stabile.
Parte isolante
La funzione principale dell'isolante è mantenere il corretto posizionamento delle parti di contatto e garantire l'isolamento elettrico tra ciascun contatto e tra i contatti e l'alloggiamento esterno. Previene i cortocircuiti e garantisce prestazioni affidabili durante l'uso.
Parte di contatto
Il componente di contatto è la parte conduttiva del connettore. Trasmette la tensione o il segnale dalla scheda PCB collegata o dai cavi alla parte di contatto corrispondente del connettore di corrispondenza. La progettazione di contatto e la struttura del terminale possono variare a seconda dei requisiti del prodotto, garantendo una trasmissione efficiente del segnale.
2. Come gestire un alloggiamento di jack per auricolari rotti
Se l'alloggiamento del jack auricolare è danneggiato durante l'uso, seguire questi passaggi per la riparazione:
• Rimuovere l'alloggiamento danneggiato e pulire l'area circostante usando alcol per eliminare la polvere e l'olio.
• Asciugare accuratamente l'area con un tessuto o un panno dopo la pulizia.
• Utilizzare l'adesivo Specialized 704 in silicone per legare le parti rotte. A differenza della colla ordinaria, 704 silicone ha un'adesione moderata e una bassa permeabilità, riducendo il rischio di danni interni.
• Lasciare asciugare completamente l'adesivo prima di reinstallare il martinetto nel dispositivo.
SUGGERIMENTO IMPORTANTE: evitare di usare adesivi forti comuni per incollare l'alloggiamento, in quanto possono penetrare nel jack e danneggiare i componenti interni o rendere difficili le riparazioni future a causa dell'eccessiva resistenza al legame.
3. Comune e cause comuni di jack per auricolari
Nel tempo, i jack per auricolari possono riscontrare i seguenti numeri:
• Connessione sciolta dovuta a plug-in/out impropria: se la spina non viene inserita correttamente o frequentemente tirata, può liberarsi, causando rumore o abbandoni audio.
• Ossidazione della superficie della spina: l'esposizione prolungata della spina all'aria può portare all'ossidazione della placcatura del metallo, con conseguente scarso contatto e prestazioni audio degradate.
• Allentamento del giunto di saldatura interna: inserimento e rimozione frequenti possono indebolire i giunti di saldatura all'interno della presa, causando connessioni instabili.
• Audio intermittente o rumore sulla spina: se l'audio si taglia o si verifica statica quando si sposta la spina, spesso indica un filo rotto o uno scarso contatto sulla connessione del jack plug.
Sebbene di dimensioni ridotte, i jack per auricolari svolgono un ruolo vitale nella trasmissione audio stabile e di alta qualità. Con la cura e l'utilizzo adeguati, la durata di una durata di un jack per auricolari può essere significativamente estesa. Comprendere la sua struttura e padroneggiare le tecniche di riparazione di base può migliorare notevolmente la tua capacità di mantenere e risolvere in modo efficiente le apparecchiature audio.
